1.高強度特性
爐輥耐材部分接近輥軸處溫度不到200℃,而耐材表面溫度最高可達1300℃。溫度梯度大,要確保高荷載耐材在短時間內(nèi)不易開裂和脫落,要求強度高結(jié)構(gòu)均勻。從圖1、圖2可看出,資料在各個溫度下的強度都很高(大于8MPa),且各個溫度下強度比小于2,闡明結(jié)構(gòu)均勻,運用時不同溫度段資料自身的內(nèi)應(yīng)力小,可有用延伸開裂和脫落的時間。
2.高活動性特性
爐輥澆注空間狹窄,資料下落阻力大,澆注料的活動度大于150mm,只需稍加振動,資料便可迅速填充各個旮旯,充沛確保澆注質(zhì)量。

3.低容重、低導(dǎo)熱
一般情況下,爐輥有2米長需包扎耐火資料,而耐材包扎層的厚度也有60~70mm。假如資料太重的話,轉(zhuǎn)動時產(chǎn)生的離心力也大,一起給傳動部分帶來的擔(dān)負也將加重。高荷重鋼纖維增強耐火澆注料在確保高強度,特別是1200℃熱度抗折大于10Mpa的條件下,容重小于2.35g/cm3,導(dǎo)熱系數(shù)也僅為0.8W/M·K,保溫效果也很抱負。
4.抗開裂、抗脫落

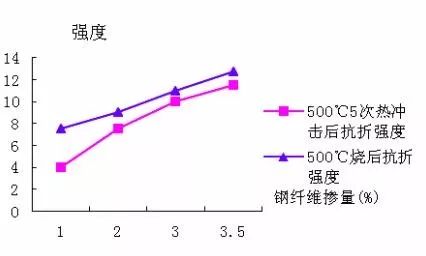

在重鋼纖維增強澆注料中,鋼纖維是作為裂紋制止器存在的,它能夠有用阻撓和延緩耐火澆注料的微裂紋在熱應(yīng)力和機械應(yīng)力效果下擴展,提高耐火澆注料的短裂功,見圖3。
由圖3可見:與普通澆注料比較,鋼纖維澆注料具有較高的抗熱沖擊性,抗機械沖擊性,當摻入5%左右的鋼纖維時資料的開裂功更是增加了三十倍。
